Tester zásuvky přívěsu 7 pólů COMPASS CO-07171

Tester zásuvky přívěsu 7 pólů COMPASS

Tester s LED diodami pro ověření všech funkcí osvětlení pro zásuvku tažného zařízení vozidla a pro zástrčku přívěsu. Otestuje všechny 7 pólové zásuvky a zástrčky, pomocí adaptérů (není součástí balení) i všechny 13 pólové zásuvky a zástrčky v 7 pólové funkci. LED kontrolky zobrazí nefunkční spojení.

Návod k použití: Vložte do testeru jednu 9V baterii (není součástí balení), dbejte na správnou polaritu. Zapojte tester do zásuvky či zástrčky přívěsu a vyhodnoťte naměřené údaje.

Měření zástrčky přívěsu:

• Pro měření je nutné, aby v přívěsu byly ve všech světlech funkční žárovky.
• Zapojte zástrčku do testeru a stiskněte žluté tlačítko na boku přístroje.
• Pokud je vše v pořádku, všechny LED diody se rozsvítí. Každá LED dioda signalizuje funkci jednoho elektrického okruhu.
• Pokud nesvítí některá LED kontrolka, příčinou může být chybné zapojení, přerušený vodič nebo prasklá žárovka.
• Pokud nesvítí ani jedna LED dioda, je pravděpodobně porušen vodič -12V (kostra), nebo je v přístroji vybitá baterie.

Měření zásuvky tažného zařízení vozu:

• Rozsviťte světla vozu a zapněte blinkry.
• Zapojte tester do zásuvky tažného zařízení vozu a stiskněte žluté tlačítko na boku přístroje.

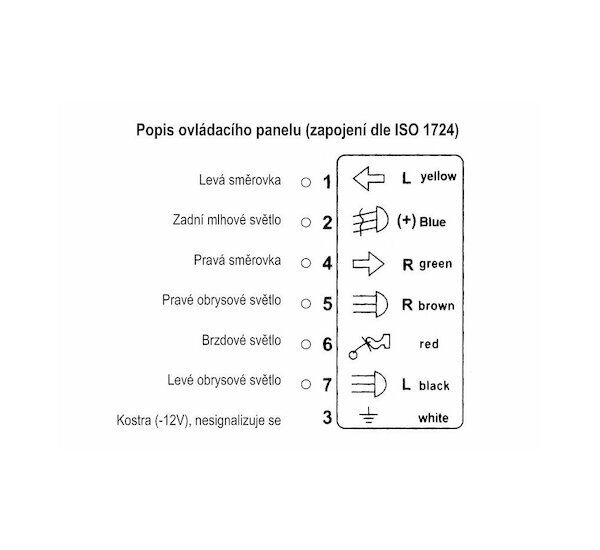

• LED kontrolky signalizují, které světla jsou zapnutá a přenášejí se správně do zásuvky tažného zařízení.
• Pokud nesvítí ani jedna LED kontrolka, je pravděpodobně porušen vodič -12V (kostra), nebo nejsou rozsvícena žádná světla vozidla.

Upozornění: Tento tester nelze použít pro zásuvky tažného zařízení, které mají vlastní řídící jednotku (CANBUS). Nikdy nezapojujte tester do zásuvky tažného zařízení a přívěsu současně. Vždy provádějte měření přívěsu a tažného zařízení vozidla samostatně.

• Váha (gr):270
